HTRV - Vysokoteplotná vertikálná rúrková pec

Žiadosť o cenovú ponuku
Produktový list PDF

Jazyk:

Vysokoteplotné trubkové pece HTRV sú navrhnuté pre vertikálnu orientáciu a prevádzku až do 1800 ° C. Vysoko kvalitný izolačný materiál, ktorý sa skladá z vláknitých dosiek, zaisťuje nízku spotrebu energie a vysokú výhrevnosť vďaka jeho nízkej tepelnej vodivosti. Izolačné a molybdénovej disilicidové (MoSi2) vykurovacie elementy sú inštalované v obdĺžnikové skrini. Výhrevné elementy sú zavesené vertikálne a možno ich ľahko vymeniť. Pri vyšších teplotách a za prítomnosti kyslíka vytvára MoSi2 oxidovou vrstvu, ktorá chráni výhrevné elementy proti ďalšej tepelnej alebo chemickej korózii. Vďaka širokému sortimentu príslušenstva ponúka rozsiahla rad rúrkových pecí HTRV kompletné systémové riešenia pre vyspelé tepelné spracovanie pri vysokých teplotách. Pece sú dodávané bez stojanu a umožňujú zákazníkom stavať ich na vlastné zariadenie. Voliteľne sú k dispozícii stojany typu "L", ktoré umožňujú postaviť pec samostatne.

Príklady aplikácií

pyrolýza, karbonizácia, kovové vstrekovanie - metal injection molding (MIM), odplyňovanie, odstraňovanie pojiva, rast kryštálov, rýchle prototypovanie, spekanie, sublimácia, sušenie, syntéza, temperovanie, vytvrdzovanie, žíhanie

Štandardná výbava

  • Maximálna prevádzková teplota 1800 °C
  • Programovateľný regulátor EPC3016P1
  • Ochrana proti prehriatiu
  • Optimalizované pre vertikálne použitie
  • Pre pracovné rúrky s vonkajším priemerom do 100 mm pre použitie s modifikovanou atmosférou
  • Pre pracovné rúrky s vonkajším priemerom do 200 mm pre použitie vo vzduchu
  • Vykurovacie dĺžky 100, 250 alebo 500 mm   cl
  • Vysoko kvalitný termočlánok typu B
  • Izolácia z keramických vlákien s nízkou tepelnou hmotnosťou
  • Vertically hanging, high quality MoSi2 heating elements
  • Obdĺžnikové puzdro s otvormi pre konvekčné chladenie
  • Dodáva sa so samostatnou ovládacie skrinkou s káblom s dĺžkou 3 m, zástrčkou a zásuvkou
  • Ethernet communications

Možnosti (uveďte pri objednávke)

  • A range of sophisticated digital controllers, multisegment programmers and data loggers with digital communication options is available - more information about controllers
  • K dispozícii je rád prídavných pracovných rúr z rôznych materiálov
  • Pre vysokoteplotné vertikálne trubkové pece sa z dôvodu ochrany proti tepelným stratám a kvôli zlepšeniu uniformity dôrazne odporúča použitie izolačných zátok a radiačných štítov
  • Modifikovaná atmosféra a vákuové zostavy sú k dispozícii - Viac informácií
  • Vákuová zariadenia s voľbou rotačného čerpadla alebo turbomolekulárního čerpadlá sú k dispozícii pre pece s vnútorným priemerom trubiek 60 mm a vyššie
  • "L" stojan pre pohodlné používanie
  • Kyslíkový senzor pre sady inertného plynu
  • Gas packages with manual or automatic valve for up to 3 gases
  • 6 m long cable between furnace body and control box with plug and socket
  • Laboratory Gas Safety System for safe use with hydrogen above 750 °C

HTRV - Vysokoteplotná vertikálná rúrková pec Technické údaje

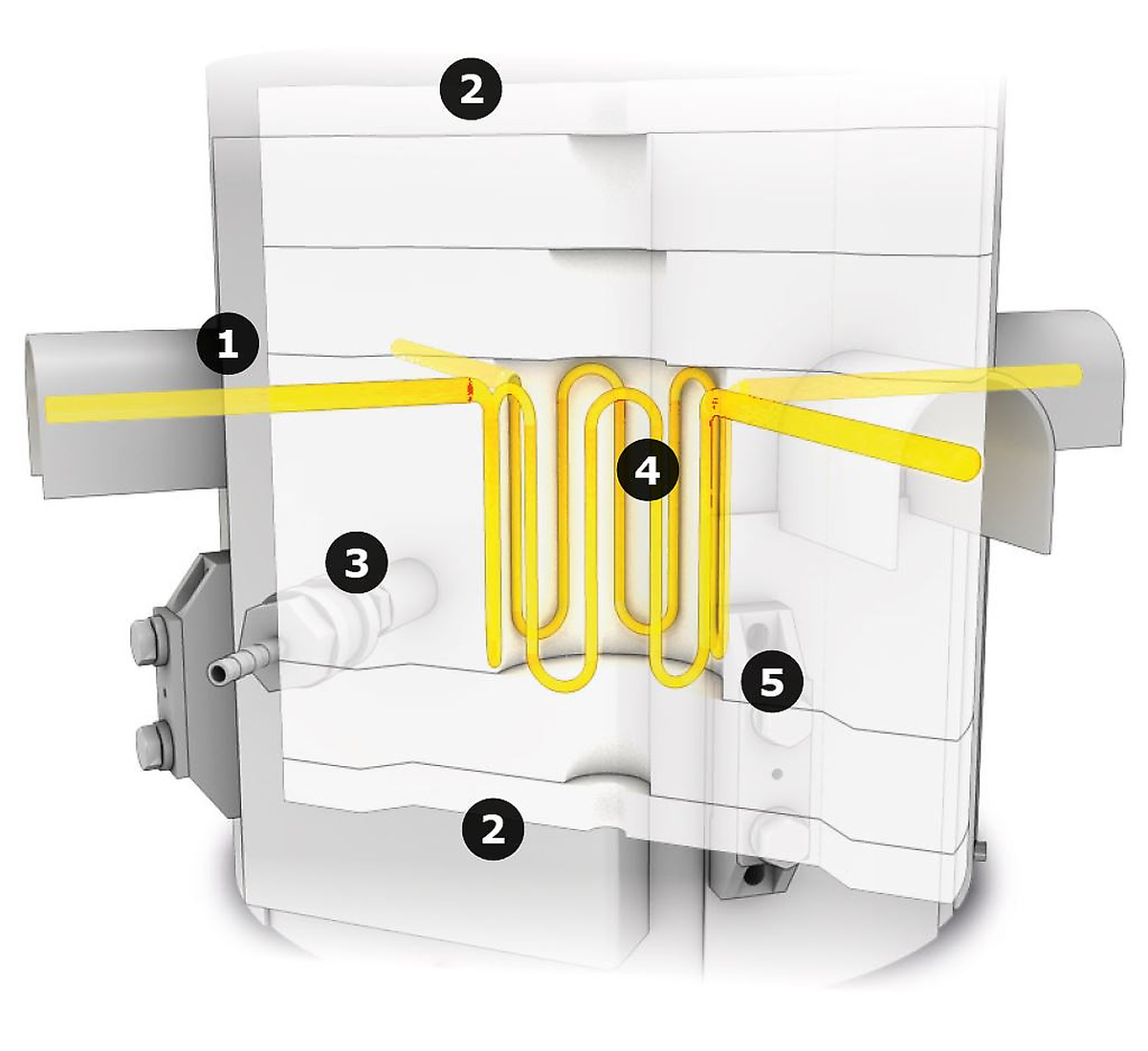

Pohľad dovnútra vysokoteplotné trubkové pece HTRV

  1. vonkajšie opláštenie
  2. koncová izolácie z keramických vlákien
  3. izolácia opláštenie z keramických vlákien
  4. výhrevné elementy
  5. vnútorná izolácia z keramických vlákien

View inside
View inside

HTRV - Vysokoteplotná vertikálná rúrková pec Examples

HTRV 17/150/250 s voliteľným L-stojanom
HTRV 17/150/250 s voliteľným L-stojanom
HTRV 18/100/500 s voliteľnou výbavou pre použitie inertného plynu a s keramickou rúrkou, ktorá je uzavretá z jednej strany
HTRV 18/100/500 s voliteľnou výbavou pre použitie inertného plynu a s keramickou rúrkou, ktorá je uzavretá z jednej strany

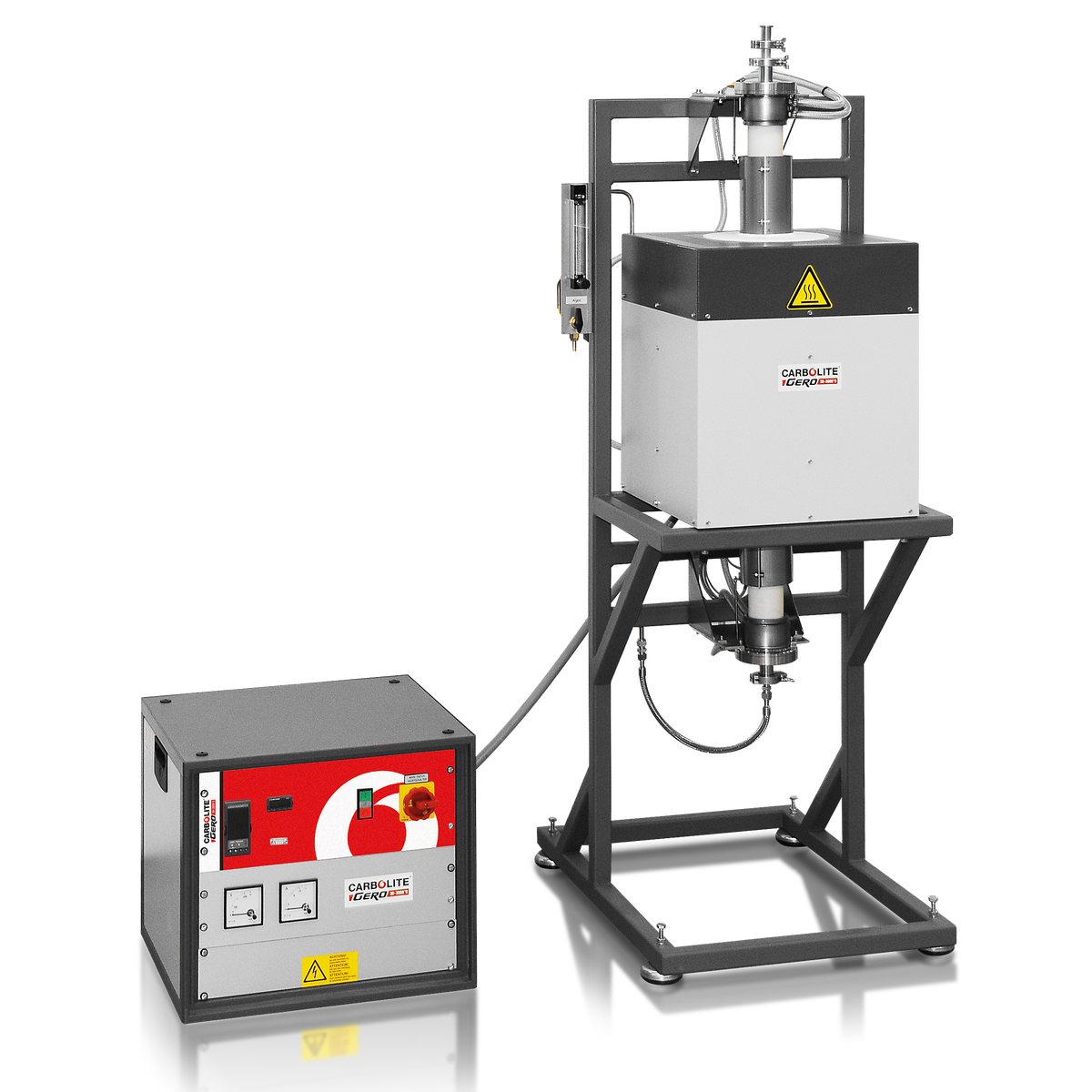

HTRV 18/70/250 s voliteľnou výbavou pre použitie inertného plynu, vysokotlakovými prírubami, programátorom E3508P10 a displejom "prúd / napätie"
HTRV 18/70/250 s voliteľnou výbavou pre použitie inertného plynu, vysokotlakovými prírubami, programátorom E3508P10 a displejom "prúd / napätie"
