HTRH - Vysokoteplotná horizontálna rúrková pec

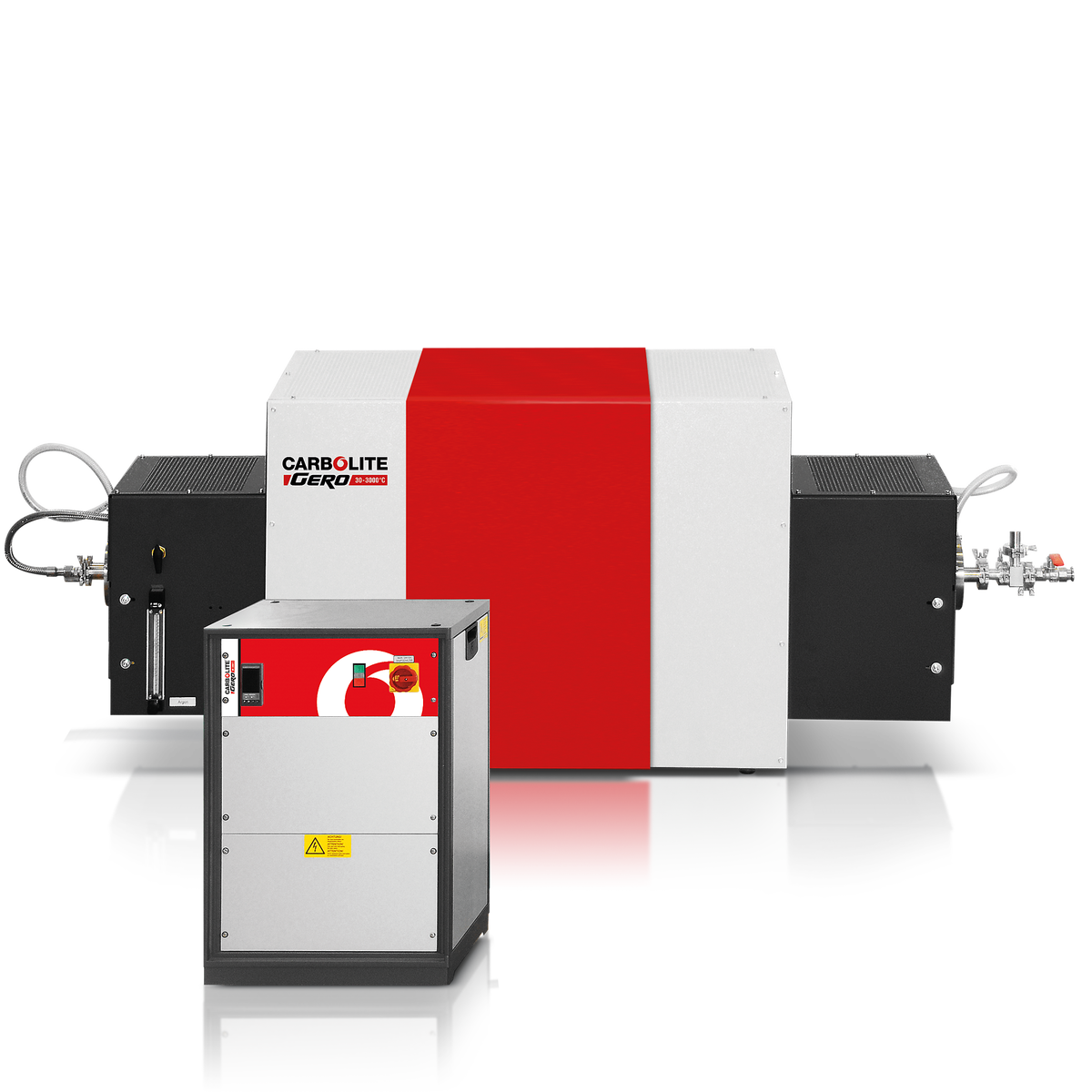

The Carbolite Gero high temperature tube furnaces HTRH can be used horizontally up to 1800 °C.

The high-grade insulation materials guarantee low energy consumption and high heating rates due to their low thermal conductivity. The insulation and molybdenum disilicide (MoSi₂) heating elements are installed in the rectangular housing. The heating elements are vertically hanging and can be replaced easily. At higher temperatures and in the presence of oxygen, MoSi₂ develops an oxide (SiO₂) layer, which protects the heating elements against further thermal or chemical corrosion.

Three-zone tube furnaces (HTRH-3) can achieve better temperature uniformity than single-zone versions. In these models each zone is equipped with a dedicated thermocouple and controller, which is especially useful to preheat gases required for reactions inside the system.

The HTRH tube furnaces do not include an integral work tube. The work tube must be selected as an additional item. The work tube length is dependent on the application and will vary if used with or without modified atmosphere or vacuum.

Štandardná výbava

• Maximálna prevádzková teplota 1800 °C
• Programmable temperature controller with 24 segments: HTRH fitted with EPC3016P1, HTRH-3 fitted with CC-T1
• Ochrana proti prehriatiu
• Pre pracovné rúrky s vonkajším priemerom do 100 mm pre použitie s modifikovanou atmosférou
• Pre pracovné rúrky s vonkajším priemerom do 200 mm pre použitie vo vzduchu
• Heated lengths of 100, 150, 250, 300, 600 or 900 mm
• Izolácia z keramických vlákien s nízkou tepelnou hmotnosťou
• High quality MoSi₂ heating elements in a vertical, hanging position
• Obdĺžnikové puzdro s otvormi pre konvekčné chladenie
• Available with 1 - 3 heating zones

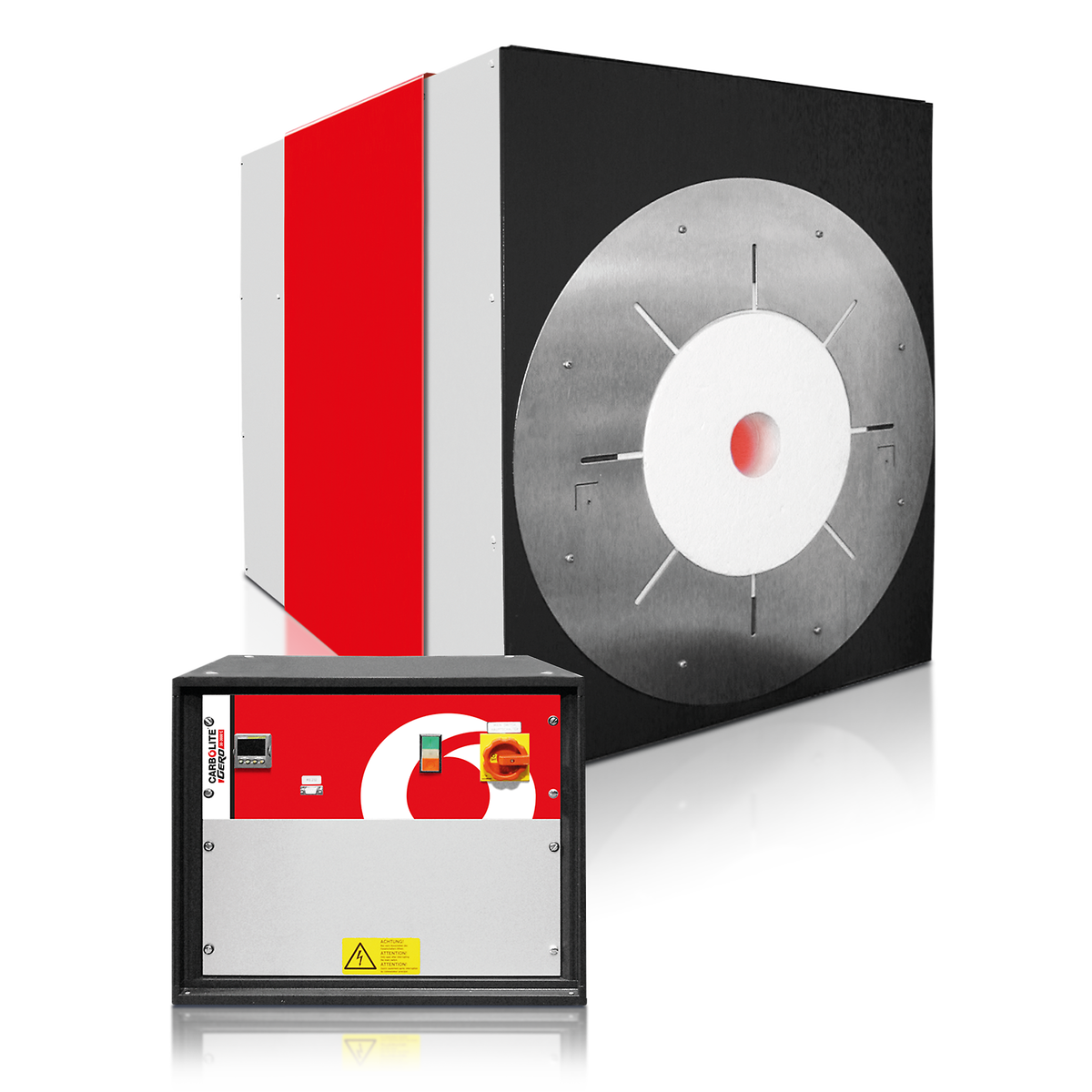

• Dodáva sa so samostatnou ovládacie skrinkou s káblom s dĺžkou 3 m, zástrčkou a zásuvkou
• Ethernet communications

Možnosti (uveďte pri objednávke)

• A range of sophisticated digital controllers, multisegment programmers and data loggers with digital communication options is available - more information about controllers
• K dispozícii je rád prídavných pracovných rúr z rôznych materiálov
• Pre vysokoteplotné vertikálne trubkové pece sa z dôvodu ochrany proti tepelným stratám a kvôli zlepšeniu uniformity dôrazne odporúča použitie izolačných zátok a radiačných štítov
• Modifikovaná atmosféra a vákuové zostavy sú k dispozícii - Viac informácií
• Vákuová zariadenia s voľbou rotačného čerpadla alebo turbomolekulárního čerpadlá sú k dispozícii pre pece s vnútorným priemerom trubiek 60 mm a vyššie
• Kyslíkový senzor pre sady inertného plynu
• Gas packages with manual or automatic valve for up to 3 gases
• 6 m long cable between furnace body and control box with plug and socket

HTRH - Vysokoteplotná horizontálna rúrková pec Technické údaje

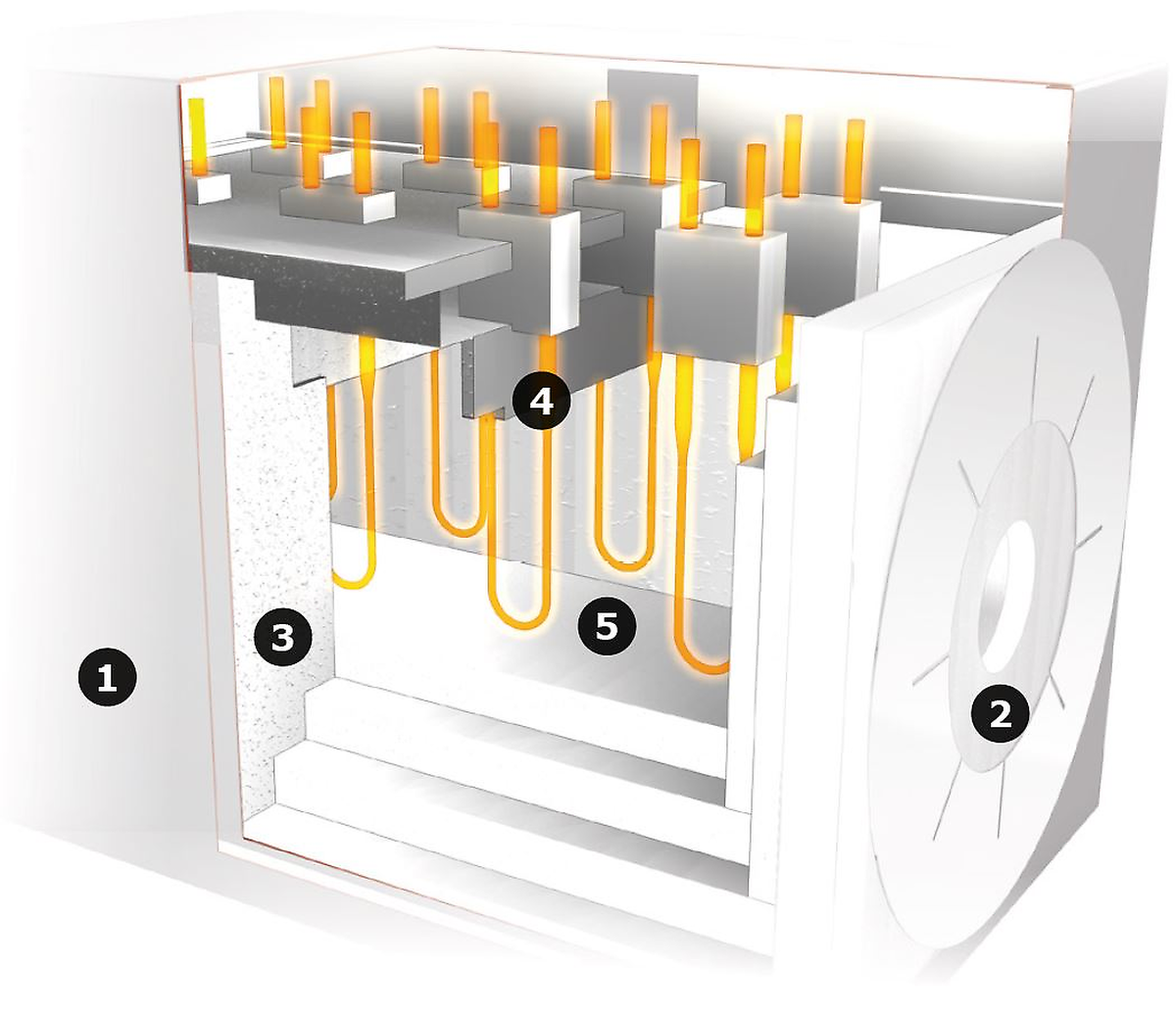

View inside

1. outer case
2. ceramic fibre end insulation
3. ceramic fibre case insulation
4. heating elements
5. ceramic fibre inner insulation
